圆盘式疏水阀原理
您是第 位读者    发布日期:2016-03-21

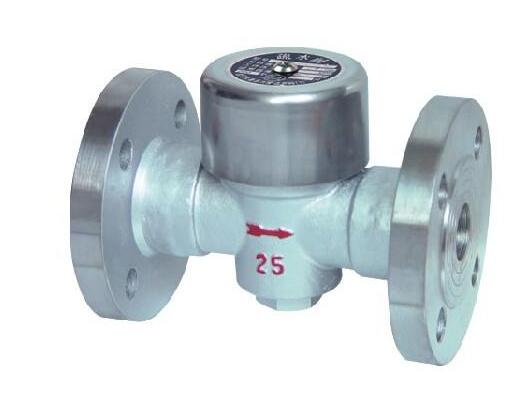

  圆盘式疏水阀原理

  圆盘式疏水阀的作用也是排出管道中的凝结水、空气或其他的不凝结气体,不同的是它的结构原理。圆盘式的蒸汽疏水阀根据的是伯努利原理,利用蒸汽和凝结水的热动力学不同的特征,从而引起动能和势能动静压的变化而产生的一系列的动作。主要是通过改变阀片上下的压力差变化来达到开启和关闭的。

  工作原理:疏水阀内有一个阀片,既是敏感件又是动作执行件。当装置启动时,管道出现冷却凝结水,凝结水靠工作压力推开阀片,迅速排放。当凝结水排放完毕,蒸汽进入疏水阀内,蒸汽的体积迅速扩大,蒸汽比凝结水的流速大,使阀片上下产生压差,阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时,阀片受到两面压力,阀片下面的受力面积小于上面的受力面积。

  因疏水阀汽室里面的压力来源于蒸汽压力,所以阀片上面受力大于下面,阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水,汽室里面的压力消失。凝结水靠工作压力推开阀片,凝结水又继续排放,循环工作,间断排水。
