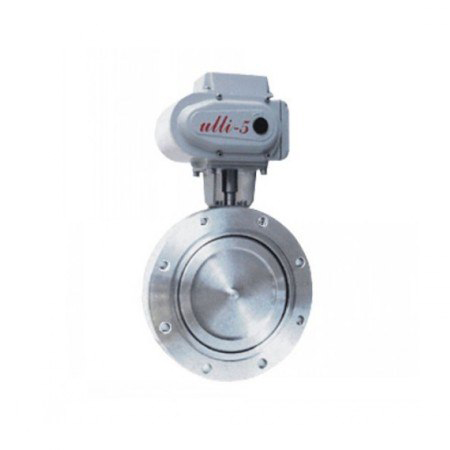

电动高真空蝶阀采用回转型电动、电子调节式阀门驱动装置,可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号,来实现阀门开、关或中间位置的控制,用于接通或切断真空管路中的气流。和其他相同口径真空阀门相比,具有结构简单,通导能力大,阀体厚度小,启闭速度快等优点。
适用的工作介质为空气和非腐蚀性气体。
适用范围(Pa) | 105~1.3x10-4 |
阀门漏率(Pa.L/S) | ≤1.3x10-4 |
法兰标准 | JB919 |
介质温度(℃) |
-25~+80(密腈橡胶) -25~+150(氟橡胶) |
气源压力(MPa) | 0.4~0.6 |
安装位置 | 任意 |
控制电路 |
标准出厂:AC220V/50Hz开关型 特别指定:AC380V;DC24V开关型 |
信号反馈 | 智能型 |
阀体、阀盖、阀杆:碳钢或不锈钢
密封件:丁腈橡胶、氟橡胶

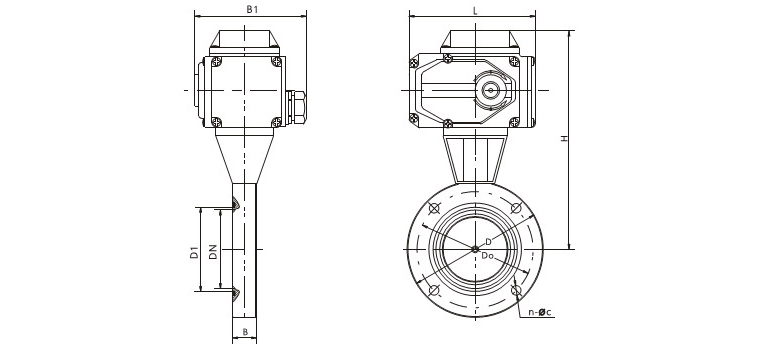

型号 | 通径(DN) | D | Do | B | H | L | n-ΦC |
GID-40 | 40 | 85 | 70 | 22 | 183 | 157 | 4-Φ7 |
GID-50 | 50 | 110 | 90 | 22 | 195 | 157 | 4-Φ7 |
GID-65 | 65 | 105 | 70 | 26 | 203 | 157 | 4-Φ9 |
GID-80 | 80 | 145 | 125 | 30 | 213 | 157 | 4-Φ9 |
GID-100 | 100 | 170 | 145 | 30 | 231 | 157 | 4-Φ12 |
GID-150 | 150 | 220 | 195 | 35 | 251 | 157 | 8-Φ12 |
GID-200 | 200 | 275 | 250 | 40 | 315 | 207 | 8-Φ12 |
GID-250 | 250 | 330 | 300 | 45 | 343 | 207 | 8-Φ14 |
GID-300 | 300 | 380 | 350 | 45 | 368 | 207 | 8-Φ14 |
GID-400 | 400 | 500 | 465 | 60 | 451 | 256 | 8-Φ18 |
GID-500 | 500 | 600 | 565 | 80 | 535 | 280 | 12-Φ21 |
GID-600 | 600 | 710 | 670 | 100 | 576 | 280 | 12-Φ21 |
