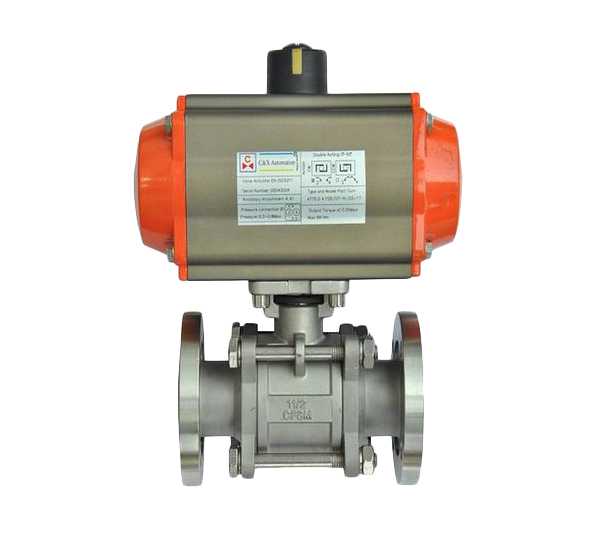

气动高真空球阀是适用于真空系统中接通或切断管路中的介质流。此阀门以压缩空气为动力,通过控制气动元件来改变气路方向,推动活塞齿条、齿轮的机械传动,以角行程输出扭矩来驱动球阀作启闭运动。阀门为三片式,靠球面密封,因而既能用在真空状态下,也能在低压状态下使用,并可任意位置安装。气缸分为双作用和单作用(弹簧复位),可选配反馈信号装置及电气阀门定位器。
适用于带酸、碱性的气体或液体的介质流。
适用范围(Pa) |
螺纹连接1.6x106~1.3x10-4 活套法兰0.6x106~1.3x10-4 |
阀门漏率(Pa.L/S) | ≤1.3x10-4 |
气源压力(MPa) | 0.4~0.6 |
介质温度(℃) |
-30~+150 -30~+240(PPL密封) |
法兰标准 | GB6070 |
安装位置 | 任意 |
控制电路 |
标准出厂:开关型 特别出厂:调节型 |
信号反馈 | 智能型 |
阀体、阀盖、阀杆:不锈钢
密封件:四氟乙烯、丁腈橡胶、氟橡胶、PPL。
型号 | 通径(DN) | G | H | E | L |
GUQ-10G | 10 | 3/8" | 130 | 104 | 68 |
GUQ-16G | 16 | 1/2" | 130 | 104 | 72 |
GUQ-25G | 25 | 1" | 141 | 140 | 90 |
GUQ-32G | 32 | 1-1/4" | 150 | 140 | 112 |
GUQ-40G | 40 | 1-1/2" | 175 | 140 | 120 |
GUQ-50G | 50 | 2" | 200 | 164 | 145 |
GUQ-63G | 63 | 2-1/2" | 245 | 164 | 185 |
GUQ-80G | 80 | 3" | 351 | 190 | 210 |
GUQ-100G | 100 | 4" | 370 | 190 | 268 |

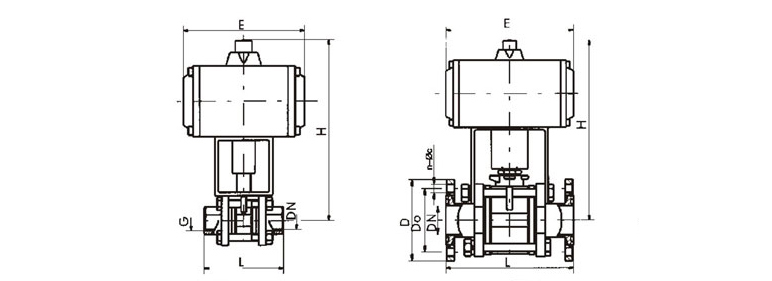

型号 | 通径(DN) | D | Do | H | E | L | n-ΦC |
GUQ-10F | 10 | 55 | 40 | 130 | 105 | 94 | 4-Φ6.6 |
GUQ-16F | 16 | 60 | 45 | 141 | 130 | 104 | 4-Φ6.6 |
GUQ-25F | 25 | 70 | 55 | 141 | 165 | 114 | 4-Φ6.6 |
GUQ-32F | 32 | 90 | 70 | 150 | 165 | 140 | 4-Φ9 |
GUQ-40F | 40 | 100 | 80 | 175 | 190 | 160 | 4-Φ9 |
GUQ-50F | 50 | 110 | 90 | 200 | 190 | 170 | 4-Φ9 |
GUQ-63F | 63 | 130 | 110 | 245 | 250 | 195 | 4-Φ9 |
GUQ-80F | 80 | 145 | 125 | 351 | 250 | 203 | 8-Φ9 |
GUQ-100F | 100 | 165 | 145 | 370 | 280 | 280 | 8-Φ9 |
GUQ-150F | 150 | 225 | 200 | 434 | 368 | 362 | 8-Φ11 |
GUQ-200F | 200 | 285 | 260 | 490 | 410 | 400 | 12-Φ11 |
